Motor Laminazio Punzona Prentsa

Motor Lamination punch press motor mota ezberdinetako errotore eta estatore laminatuetarako diseinatuta dago. Abiadura handikoa da, doitasun handikoa. Aldatzeko engranaje mota, kamaren indexatzeko arrabolen jarioa elikadura-eremu zabaletarako eskaintzen da. Gure Abiadura Handiko Prentsa, abiadura handiko Laminazio Prentsa, Albo Zuzeneko Abiadura Handiko Biradera Bikoitzeko Prentsa 25 tonatik 500 tonaraino, motor elektrikoen errotore eta estatore laminatuak fabrikatzeko erabiltzen direnak. Tamaina handiko estatorea eta errotorea estanpatzeko funtzio egonkorra eta eraginkorra mantentzen du, sorgailu-motorrentzako laminazioa eta industria-motorra tona handiko prentsa eremuan urte askotan.

Bidali kontsulta

Produktuaren Deskribapena

Motorra Laminazio Punzona Prentsa

1.Produktuaren Aurkezpena

Lamination Stamping Line Complete Machine osagaiak erabiltzea, hala nola FAG Alemania, NSK Japonia edo NTN Japoniako errodamenduak Japonian, bere zehaztasun handiko, bizitza handiko ezaugarriak euskarri kideen epe luzerako egonkortasuna eta funtzionamendua bermatzeko.

Gaur egun, gero eta lantegi gehiagok erabiltzen dute Lamination Stamping Complete Line Machine. Pinch feeder Lamination Stamping Line Complete Machine-ren funtsezko zati bat da. Merkatuan elikadura mota asko daude eta estilo asko daude. Denek daki zer esan nahi duen "elikatzailea" hitzak, baina jende gutxik erabiltzen du zuzen.

Orain clip-elikagailuen mota eta zehaztapen asko daude merkatuan. Lehen aukera clip feeder instalatzeko funtsezko puntuak ezagutzea da. Klip-elikagailua instalatzeko norabidea ezkerretik eskuinera izan behar da. Instalazioaren posizioa eta elikadura automatikoaren ardatzaren amaiera ezkerrean egon behar dute. Ez galdu.Hot Tags: ijezketa estanpatzeko lerro osoa makina, marka ona fabrikatzailea, fabrika ona,

2.Produktu Parametroa

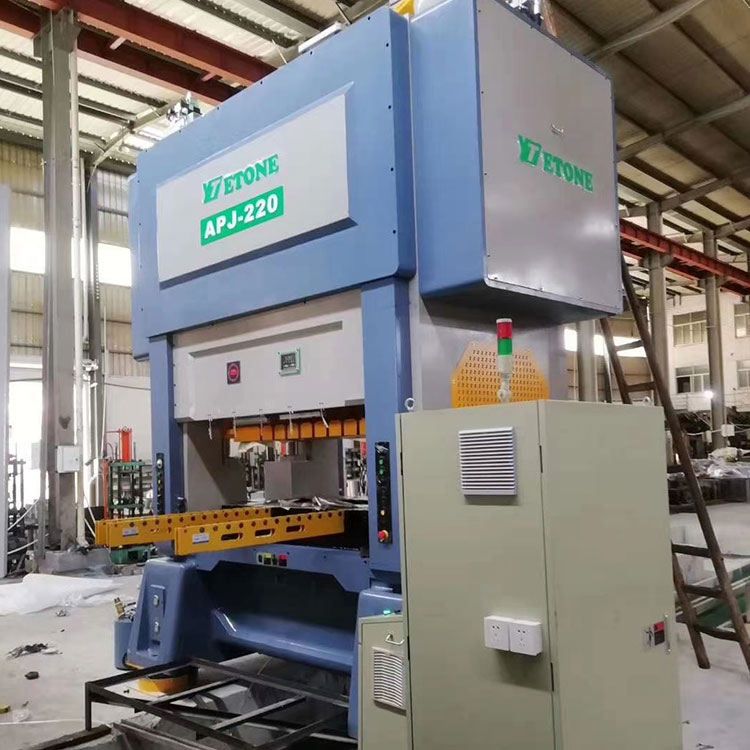

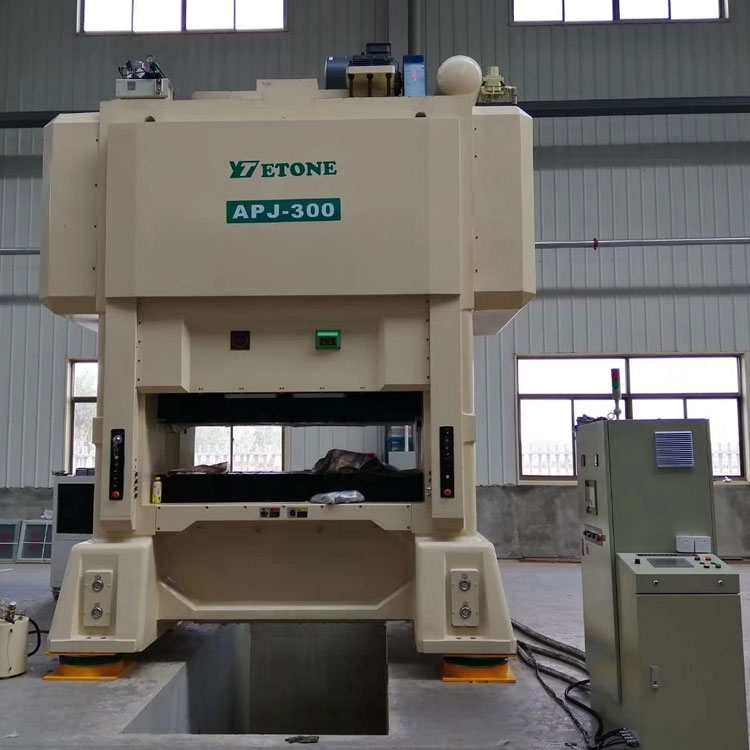

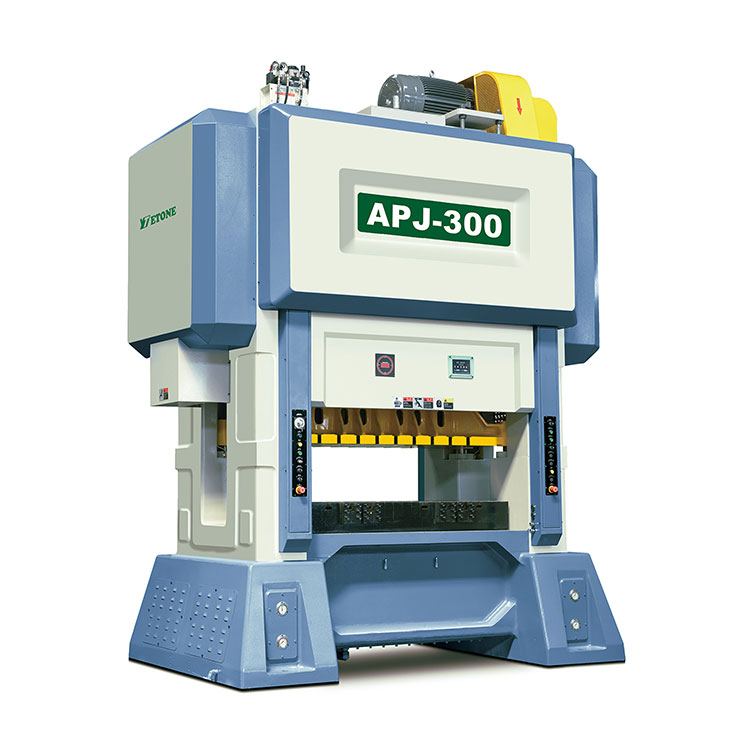

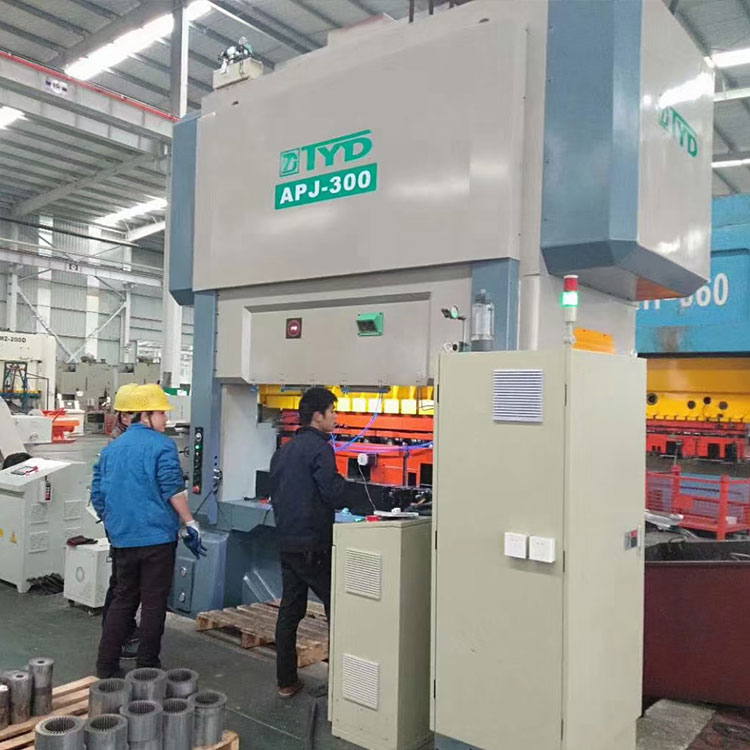

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonajea	tona	220	300	350	400	450
Bidaia	mm	30	30	30	30-50	30-50
Minutuko trazu kopurua	s.p.m	150-600	150-400	150-350	150-350	150-300
Beheko mahaiaren tamaina	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Zuritzeko zuloa	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Bloke irristagarrien eremua	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Trokelaren altuera doitzeko trazua	mm	370-420	400-450	400-450	420-480	450-500
Trokelaren altuera doitzeko motorra	kw	1.5	2.2	2.2	3.7	3.7
Elikadura-lerroaren altuera	mm	200åœŸ50	210åœŸ50	210€ «50	220åœŸ50	270åœŸ50
Motorra nagusia	kw	45	55	55	75	75

3.Ekipo periferikoak


Buru bikoitzeko Uncoiler	Zuzentzailea	Engranaje elikadura

	P=elikadura-luzera
	D=70 (gurpil eragilearen diametroa)
	N1=lehen engranajearen hortz kopurua
	N2=bigarren engranajearen hortz kopurua
	N3=hirugarren engranajearen hortz kopurua
	N4=laugarren engranajearen hortz kopurua

Materialaren zabalera	mm	Gehienez .150	Gehienez.200	Gehienez.300	Gehienez.400
Materialaren kanpoko diametroa	mm	Gehienez.1200	Gehienez 1200	Gehienez 1200	Gehienez 1200
Materialaren barne-diametroa	mm	450-520	450-520	450-520	450-520
Materialaren abiadura	M/min	1-60	1-60	1-60	1-60
Materialaren pisua		500 kg x 2	1QQQkg X 2	2000 kg x 2	3000 kg x 2
Nibelatzeko arrabola	Pk	11	11	11	11
Gidatzeko motorra		1,5 kw	2 2kw	22kw	30 kw

4.Double-head Uncoiler

Errendimenduaren deskribapena

Ereduak hiru zati ditu: ardatzaren kutxaren gorputza, ardatzaren kutxa eta garraiolaria, eta horietatik ardatzaren kutxa integrala da eta ardatzaren distantzia luzea du. Bolumen txikia, aztarna txikia, karga erosoa eta erabilera malgua bezalako funtzioak ditu

Zintzilikatzeko egitura bikoitza material erroiluen manipulazioa egokitzeko eta behin eta berriz elikadura ahalbidetzeko aplikatzen da, kargatzeko denbora asko aurreztuz, ekoizpen-ahalmena hobetuz eta ekoizpen-kostua murriztuz. Potentziarik gabeko egitura aplikatzen da, zuzentzeko makina arruntekin ez ezik, abiadura handiko zuzentzeko makinekin ere errendimendu optimoa ahalbidetzen duena.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Gehieneko zabalera	mm	200	300	400	500	600
Materialaren lodiera	mm	0,2- 1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2- 1,5
Materialaren pisua	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Arrabolaren barruko diametroa	mm	450-530	450-530	450-530	450-530	450-530
Gehienezko arrabolaren kanpoko diametroa	mm	1200	1200	1200	1200	1200

5.S motako zuzengailua

errendimenduaren deskribapena

S motako edo U motako zuzengailua "seinale elektrikoa---> PC---> inbertsorea---> abiadura aldaketarekin" prozesuarekin, prentsarekin erabateko sinkronizazioa ahalbidetuz 60m/min inguruko abiadurarekin. Eredua buru bikoitzeko material marko batez hornituta dago, funtzionatzeko erraza eta abiadura handiko prentsarekin guztiz sinkroniza daitekeena. Engranaje elikadura erabiltzeak errendimendu hobea eskaintzen du.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Gehieneko zabalera	mm	200 300	400 500 600
Materialaren lodiera	mm	0 3- 1.6
Arrabolaren barruko diametroa	mm	1200
Berdinketa abiadura	m/min	60
Motorra	HP	2 2	3575
Woå ¤ng tentsioa		ACtrifasikoa22 0Væˆ–ACtrifasikoa380V	AC trifasikoa 220V edo AC trifasikoa 380V
