Laminazioa estanpatzeko lerro osoa makina

Edukiera: 220 tona, 300 tona, 350 tona, 400 tona, 450 tona
Gear Feeder/ NC Feeder, stype straightener, buru bikoitzeko desbobinagailu hidraulikoa
Laminazioa estanpatzeko lerro osoa abiadura handiko ijezketa prentsa, Gear Feeder, Straightener eta uncoiler barne. Motor mota desberdinetako errotore eta estatore laminatuetarako diseinatuta dago. Abiadura handikoa da, doitasun handikoa. Aldatu engranaje mota, kamak indexatzeko arrabolen jarioa elikadura-eremu zabaletarako eskaintzen da.

Bidali kontsulta

Produktuaren Deskribapena

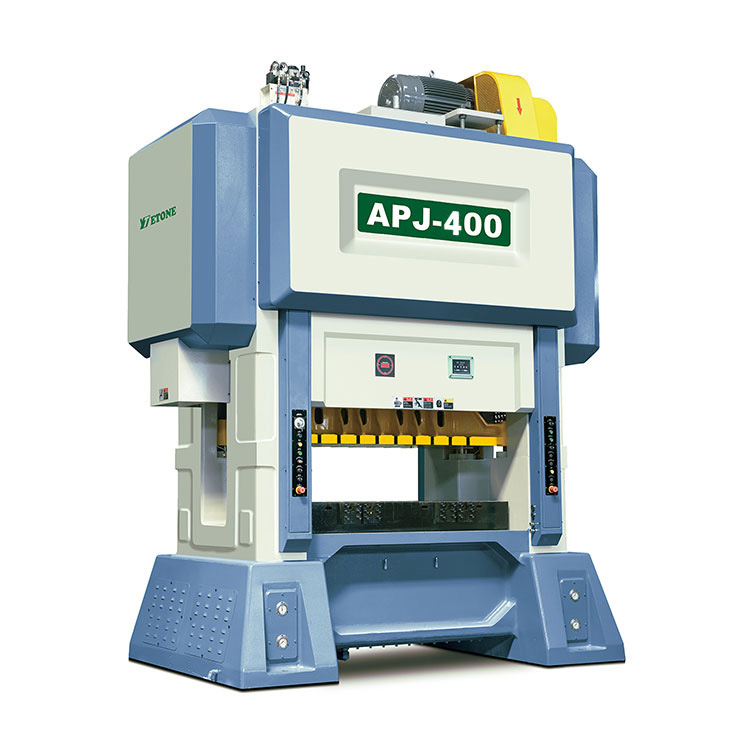

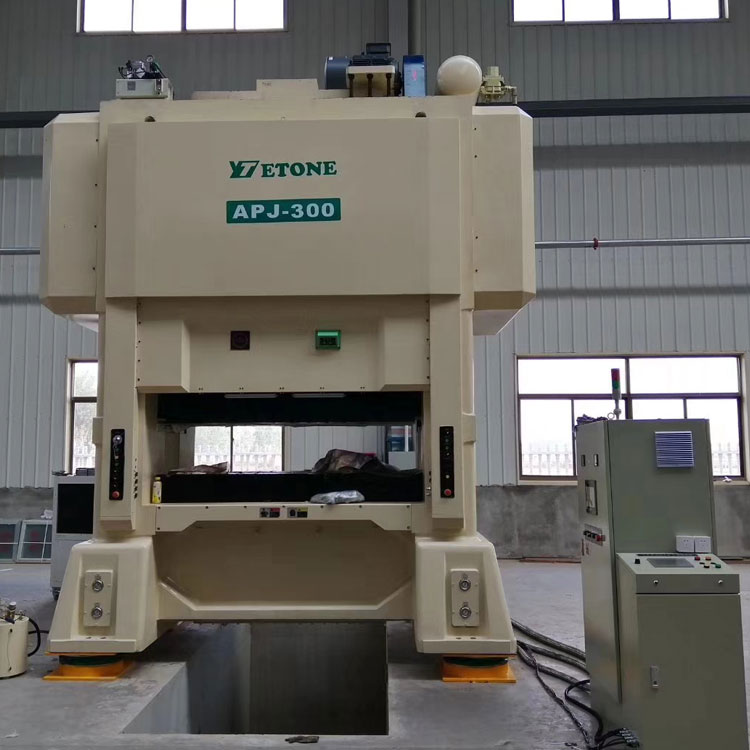

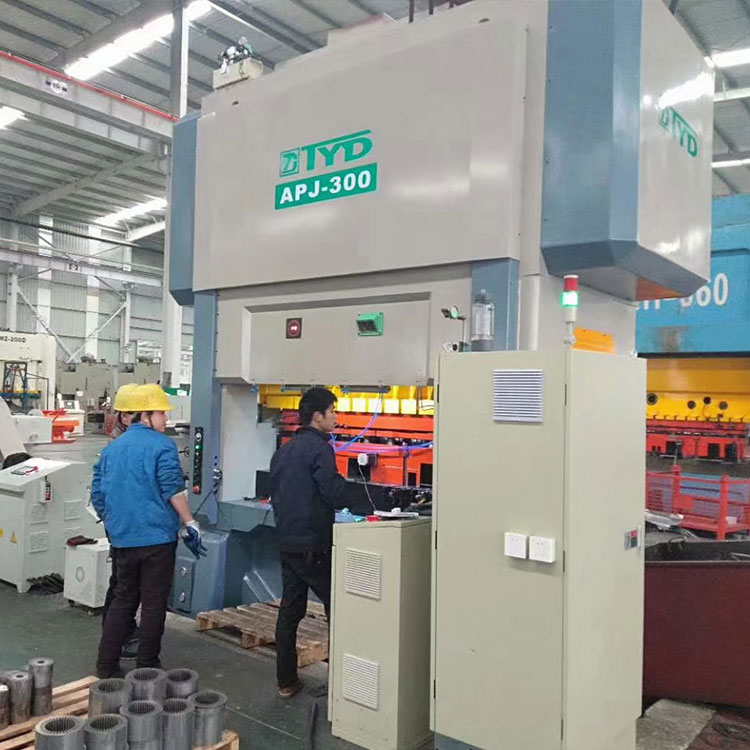

Laminazioa estanpatzeko lerro osoa makina

1.Produktuen Aurkezpenaï¼š

◉ Lamination Stamping Line Complete Machine osagaiak erabiltzea, hala nola FAG Alemania, NSK Japonia edo NTN Japoniako errodamenduak Japonian, bere zehaztasun handiko, bizitza handiko ezaugarriak euskarri kideen epe luzerako egonkortasuna eta funtzionamendua bermatzeko.

◉ Gaur egun, gero eta lantegi gehiagok erabiltzen dute Laminazioa estanpatzeko lerro osoa makina. Pinch feeder Lamination Stamping Line Complete Machine-ren funtsezko zati bat da. Merkatuan elikadura mota asko daude eta estilo asko daude. Denek daki zer esan nahi duen "elikatzailea" hitzak, baina jende gutxik erabiltzen du zuzen.

◉ Orain clip-elikagailuen mota eta zehaztapen asko daude merkatuan. Lehen aukera clip feeder instalatzeko funtsezko puntuak ezagutzea da. Klip-elikagailua instalatzeko norabidea ezkerretik eskuinera izan behar da. Instalazioaren posizioa eta elikadura automatikoaren ardatzaren amaiera ezkerrean egon behar dute. Ez ezazu galdu.

◉ Hot Tags: ijezketa estanpatzeko lerro osoa makina, marka ona fabrikatzailea, fabrika ona,

2.Lamination estanpazio lerro osoa makina Produktuen Parameterï¼š

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonajea	tona	220	300	350	400	450
Bidaia	mm	30	30	30	30-50	30-50
Minutuko trazu kopurua	s.p.m	150-600	150-400	150-350	150-350	150-300
Beheko mahaiaren tamaina	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Zuritzeko zuloa	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Bloke irristagarrien eremua	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Trokelaren altuera doitzeko trazua	mm	370-420	400-450	400-450	420-480	450-500
Trokelaren altuera doitzeko motorra	kw	1.5	2.2	2.2	3.7	3.7
Elikadura-lerroaren altuera	mm	200åœŸ50	210åœŸ50	210€ «50	220åœŸ50	270åœŸ50
Motorra nagusia	kw	45	55	55	75	75

3.Ekipo periferikoak


Buru bikoitzeko Uncoiler	Zuzentzailea	Engranaje elikadura

	P=elikadura-luzera
	D=70 (gurpil eragilearen diametroa) N1=lehen martxaren hortz kopurua
	N2=bigarren engranajearen hortz kopurua
	N3=hirugarren engranajearen hortz kopurua
	N4=laugarren engranajearen hortz kopurua

Materialaren zabalera	mm	Gehienez.150	Gehienez.200	Gehienez.300	Gehienez.400
Materialaren kanpoko diametroa	mm	Gehienez.1200	Gehienez 1200	Gehienez 1200	Gehienez 1200
Materialaren barruko diametroa	mm	450-520	450-520	450-520	450-520
Materialaren abiadura	M/min	1-60	1-60	1-60	1-60
Materialaren pisua		500 kg x 2	1QQQkgX 2	2000 kg x 2	3000 kg x 2
Nibelatzeko arrabola	Pk	11	11	11	11
Gidatzeko motorra		1,5 kw	2 2kw	22kw	30kw

4.Double-head Uncoiler

Errendimenduaren deskribapena

Produktuaren irudia

◉ Modeloak hiru zati ditu: ardatzaren kutxaren gorputza, ardatzaren kutxa eta garraiolaria,

horietatikardatzaren kutxa integrala da eta ardatzaren distantzia luzea du.

◉ Bolumen txikia, aztarna txikia, karga erosoa eta malgua bezalako funtzioak ditu

erabiliBikoitzazintzilik egitura material erroiluen manipulazioa egokitzeko aplikatzen da eta errepikapena ahalbidetzen du

elikadura, asko aurreztenkargatzeko denbora, ekoizpen-ahalmena hobetuz eta murriztuz

ekoizpen kostua.

◉ Potentziarik gabeegitura aplikatzen da, zuzenketa arruntarekin ez ezik

makinak baina optimoa ere baierrendimendua abiadura handiko zuzentzeko makinarekin.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Gehieneko zabalera	mm	200	300	400	500	600
Materialaren lodiera	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialaren pisua	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Arrabolaren barruko diametroa	mm	450-530	450-530	450-530	450-530	450-530
Gehienezko arrabolaren kanpoko diametroa	mm	1200	1200	1200	1200	1200

5.S motako zuzengailua

Errendimenduaren deskribapena

Produktuaren irudia

◉ S motako edo U motako zuzengailua "seinale elektrikoa---> PC---> inbertsore---> prozesuarekin

abiadura aldaketa",bizkortuarekin prentsarekin sinkronizazio osoa ahalbidetuz

60m/min ingurura.

◉ Eredua buru bikoitzeko material marko batez hornituta dago, erraza dena

funtzionatu eta izan daitekeabiadura handiko prentsarekin guztiz sinkronizatuta. Engranajeen erabilera

elikadurak errendimendu hobea eskaintzen du.

		SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300	SLQ-400SLQ-500SLQ-600	SLQ-200SLQ-300
Gehieneko zabalera	mm	200300	400500600	200300	400500600	200300
Materiala eritasuna	mm	0.3-1.6
Arrabolaren barruko diametroa	mm	1200
Berdinketa abiadura	m/min	60
Motorra	HP	22	3575	22	3575	22
Woå ¤ng tentsioa		AC trifasikoa 220V edo AC trifasikoa 380V
